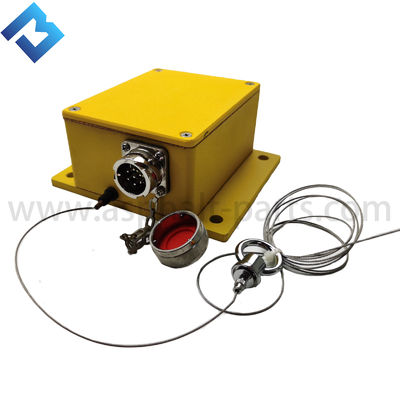

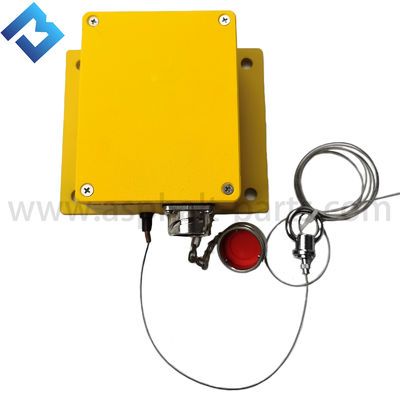

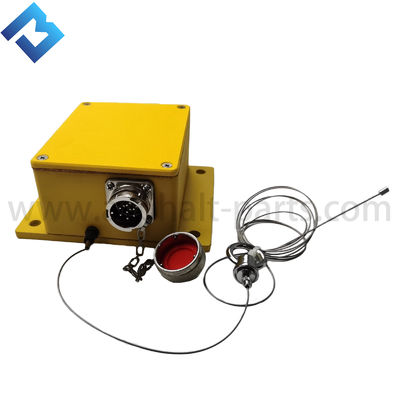

سنسور سیم کششی فرز (05940023)04-21-30070) سنسور سیم برای فرز PM200

1. عملکرد و هدف

عملکرد اصلی آن ردیابی دقیق یک خط مرجع رشته کشیده خارجی (Stringline) و تبدیل جابجایی مکانیکی به سیگنال‌های الکتریکی است که به کنترل‌کننده اصلی منتقل می‌شود و در نتیجه عمق درام فرز را به طور خودکار تنظیم می‌کند تا اطمینان حاصل شود که سطح جاده فرز شده به طور کامل الزامات ارتفاع، شیب و صافی طراحی شده را برآورده می‌کند.

حسگر مکانیکی: سنسور مجهز به یک بازوی مکانیکی دقیق یا غلتک است. در حین کار، این جزء مستقیماً روی کابل سیمی (Stringline) که به عنوان مرجع مطلق عمل می‌کند، قرار می‌گیرد.

تبدیل سیگنال: هنگامی که ارتفاع دستگاه نسبت به سیم تغییر می‌کند (به عنوان مثال، به دلیل ناهمواری سطح جاده موجود که باعث بالا یا پایین رفتن بدنه می‌شود)، بازوی مکانیکی مطابق با آن حرکت می‌کند. اجزای داخلی سنسور (معمولاً یک پتانسیومتر یا انکودر دقیق) این جابجایی مکانیکی کوچک را به یک سیگنال الکتریکی با تغییر متناسب تبدیل می‌کنند.

کنترل عمق: کنترل‌کننده اصلی این سیگنال الکتریکی را دریافت کرده و آن را با مقدار هدف داخلی خود مقایسه می‌کند. پس از تشخیص هرگونه انحراف، کنترل‌کننده بلافاصله دستوراتی را برای تنظیم سیلندرهای هیدرولیکی درام فرز برای جبران عمق در زمان واقعی صادر می‌کند و از عمق فرز یکنواخت اطمینان حاصل می‌کند.

2. روش عملیات و مشخصات

این یک سنسور تماسی و الکترومکانیکی است:

نوع تماسی: برای کار باید در تماس فیزیکی با خط مرجع رشته باشد.

دقت بالا: از آنجایی که خط مرجع رشته یک مرجع ارتفاع مطلق ثابت و دقیق را فراهم می‌کند، این روش دقیق‌ترین و قابل اطمینان‌ترین روش در بین تمام روش‌های تراز کردن است. این روش معمولاً در پروژه‌هایی که نیاز به صافی بسیار بالا دارند، مانند بزرگراه‌ها و باندهای فرودگاه استفاده می‌شود.

اندازه‌گیری مستقیم: موقعیت دستگاه را مستقیماً نسبت به خط مرجع اندازه‌گیری می‌کند، نه فاصله تا سطح جاده، بنابراین تحت تأثیر وضعیت سطح فرز شده قرار نمی‌گیرد.
