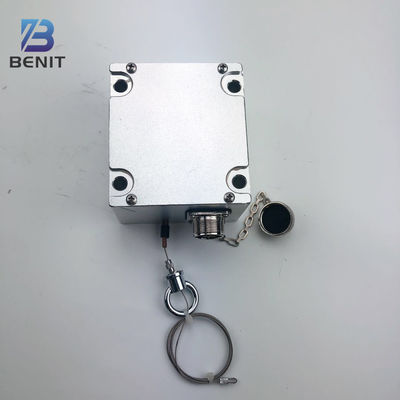

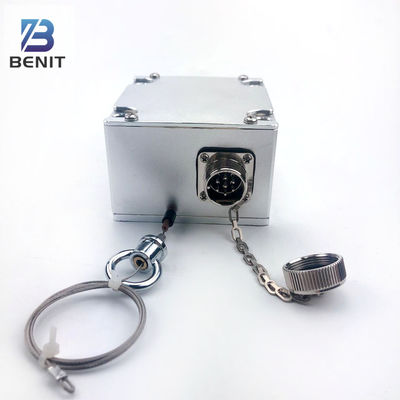

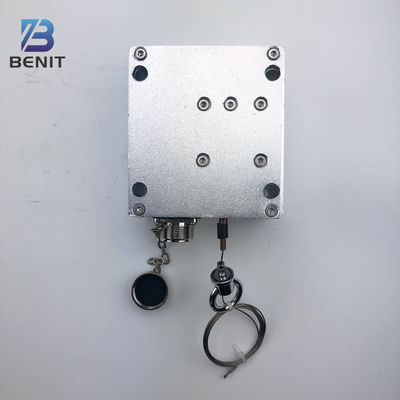

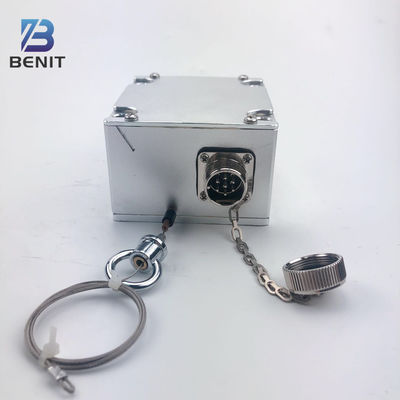

سنسور فرز جاده (2137341/161455) 04-20-30070) کنترلر رشته

1. عملکرد و هدف

عملکرد اصلی آن نظارت بر ارتفاع مرجع و انتقال سیگنال به کنترلر اصلی برای تنظیم خودکار عمق درام فرز است، که تضمین می‌کند سطح جاده به صافی یا شیب از پیش تعیین شده دست یابد.

تشخیص ارتفاع: سنسور با تشخیص یک مرجع خارجی کار می‌کند. این مرجع می‌تواند یک رشته سیم کشیده شده، یک لبه ثابت، یا یک سطح جاده از قبل فرز نشده باشد.

انتقال سیگنال: سنسور به طور داخلی تغییرات موقعیت مکانیکی یا تغییرات فاصله را به سیگنال‌های الکتریکی تبدیل می‌کند.

کنترل عمق: کنترلر اصلی سیگنال‌های سنسور را دریافت کرده و آن‌ها را با مقدار عمق یا شیب مورد نظر که توسط اپراتور تنظیم شده است، مقایسه می‌کند. سپس کنترلر دستوراتی را برای تنظیم مسیر پلنر یا سیلندرهای هیدرولیک درام فرز ارسال می‌کند و تنظیم دقیق عمق فرز را برای اطمینان از یک سطح فرز شده بسیار صاف انجام می‌دهد.

2. انواع و عملکرد

بسته به نوع مرجعی که تشخیص می‌دهد، این سنسور معمولاً در دو شکل وجود دارد، و نام "کنترلر رشته" به شدت نشان می‌دهد که عمدتاً برای مرجع رشته مکانیکی طراحی شده است:

سنسور مکانیکی / پروب: مجهز به یک بازوی مکانیکی متحرک. در حین کار، بازو مستقیماً روی رشته سیم یا لبه قرار می‌گیرد. حرکت بالا و پایین بازو به یک سیگنال الکتریکی تبدیل می‌شود. این کلاسیک‌ترین و قابل اعتمادترین روش تراز است، به خصوص برای پروژه‌هایی که نیاز به دقت بالا دارند مناسب است.

سنسور اولتراسونیک بدون تماس: با انتشار و دریافت امواج اولتراسونیک، فاصله سنسور تا مرجع سطح جاده (مانند سطح موجود) را اندازه‌گیری می‌کند. این روش نیازی به راه‌اندازی سیم فیزیکی ندارد و راه‌اندازی را سریع‌تر می‌کند، اما دقت و توانایی ضد تداخل آن ممکن است کمی کمتر از نوع مکانیکی باشد.

"کنترلر رشته" ممکن است به کل واحد کنترل اشاره داشته باشد که عملکرد دریافت و پردازش سیگنال‌ها از سنسور مکانیکی را ادغام می‌کند.

3. محل نصب

سنسور معمولاً با استفاده از یک براکت نصب سنسور اختصاصی در سمت چپ، سمت راست، یا انتهای جلو/عقب قاب مسیر (یا بدنه) پلنر نصب می‌شود. موقعیت نصب باید اطمینان حاصل کند که می‌تواند به طور پایدار با مرجع (رشته سیم یا سطح جاده) تماس داشته باشد.
