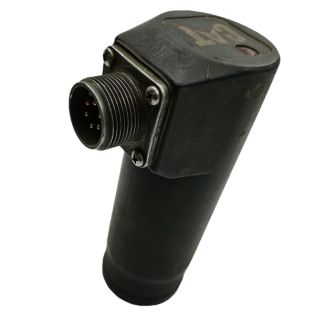

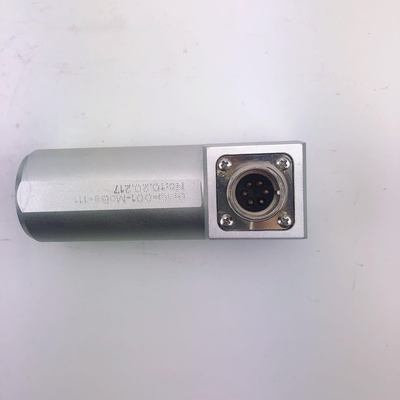

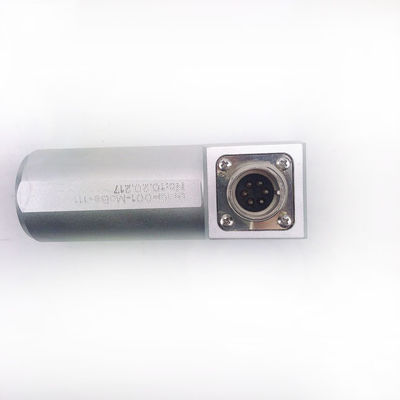

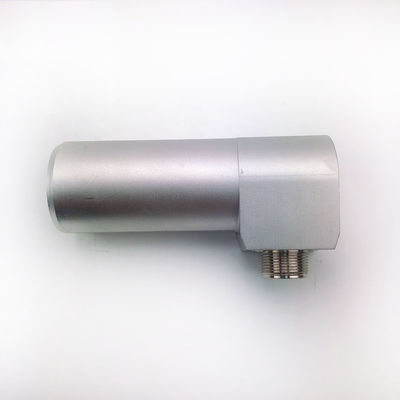

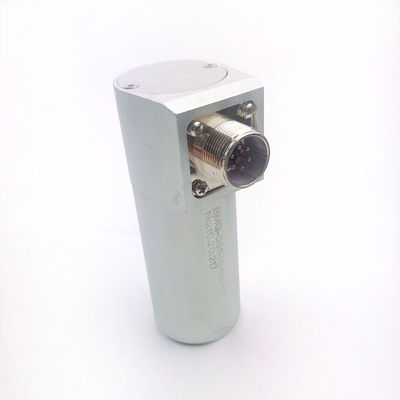

قطعات یدکی برق P/N369-4794-00 سنسور کنترل کننده سطح متر برای AP655F/AP355 PAVER

1. مرور سیستم
در سنگ شکن آسفالت AP655F، سیستم سطح بندی مواد نشان داده شده توسط P/N 369-4794-00 یک سیستم سنجش فوق صوتی بدون تماس است.ماموریت اصلی آن است که به طور خودکار حفظ ارتفاع ثابت از توده مواد (میکس آسفالت) در مقابل screed، که یک عامل حیاتی برای اطمینان از صافی و کیفیت پیاده سازی است.
عملکرد اصلی:برای به طور مداوم نظارت بر ارتفاع مواد در مقابل screed و با استفاده از یک سیستم کنترل الکترونیکی به طور خودکار تنظیم سرعت ناقلات (Feeders) و augers (Augers)، به دست آوردن یک کنترل حلقه بسته از "افزایش مواد تغذیه زمانی که کم، کاهش تغذیه زمانی که بالا".
هدف نهایی: اطمینان از تامین مداوم، یکنواخت و ثابت مواد. این مانع نقص های پیاده سازی مانند پاره شدن، شکاف، تپش،یا جداسازی مواد ناشی از نوسان حجم موادهمچنین بار کار اپراتور را به طور قابل توجهی کاهش می دهد.

2اجزای اصلی
در حالی که این شماره قطعه خاص ممکن است به یکی از این اجزای اشاره کند، کل سیستم به طور معمول شامل:

• سنسورهای ماوراء الصوت: این ها "چشمان" سیستم هستند. معمولاً یکی از آنها در هر طرف، بالاتر از قسمت جلو صفحه، به سمت پایین در انبار مواد نصب می شود.آنها به طور مداوم امواج فوق صوتی را منتشر می کنند و اکو دریافت می کنند، با محاسبه فاصله به بالای توده بر اساس تفاوت زمان.
• ماژول کنترل / کنترل کننده: این "مغز" سیستم است. این سیگنال ها را از سنسورهای فوق صوتی دریافت می کند و آنها را با ارزش ارتفاع مطلوبی که توسط اپراتور تنظیم شده است مقایسه می کند.سپس بر اساس هر انحراف، سیگنال فرمان را محاسبه می کند.
• رابط اپراتور: بار بر روی پنل کنترل در ایستگاه اپراتور.اپراتور آن را برای روشن کردن کنترل اتوماتیک ON / OFF و تنظیم ارتفاع مواد مورد نظر (اغلب به عنوان درصد از ارتفاع دروازه های مواد) استفاده می کند، به عنوان مثال، بین 60٪ تا 80٪ تنظیم شده است).
• محرک ها: این ها "دست ها و پاهای" سیستم هستند.دستورات از ماژول کنترل از طریق مدارهای الکتریکی به شیرهای الکترو متناسب که موتورهای هیدرولیکی را برای ناقلات و محرک ها کنترل می کنند ارسال می شودبا تغییر جریان، سیستم جریان هیدرولیکی را با دقت تنظیم می کند، در نتیجه سرعت تغذیه و توزیع مواد را به طور نامحدود تغییر می دهد.

3چگونه کار می کند: فرآیند

1. اندازه گیری: سنسورهای فوق صوتی چپ و راست به طور مداوم فاصله به سطح ماده را اندازه گیری می کنند.
2. مقایسه: ماژول کنترل فاصله واقعی اندازه گیری شده را با فاصله ایده آل تنظیم شده توسط اپراتور (که ارتفاع ایده آل مواد را نشان می دهد) مقایسه می کند.
3. محاسبه: اگر سطح مواد بسیار پایین باشد (ارزش واقعی > مقدار پیش تعیین شده) ، کنترل کننده نیاز به افزایش سرعت تغذیه را محاسبه می کند.محاسبه نیاز به کاهش سرعت تغذیه.
4. اجرای: ماژول کنترل یک سیگنال الکتریکی را به الکترو والول های هیدرولیکی ارسال می کند و سرعت کانویرها و چرخ ها را برای تغییر سرعت تغذیه مواد تنظیم می کند.
5. بازخورد: تغییر در سرعت تغذیه باعث تغییر ارتفاع مواد می شود. سنسورها این تغییر جدید را تشخیص می دهند و چرخه تکرار می شود. این فرآیند بسته مداوم تعادل پویا را حفظ می کند.

4ویژگی های اصلی و مزایا

• اندازه گیری بدون تماس: تکنولوژی ماوراء الصوت قابل اعتماد و بدون تعمیر و نگهداری است، تحت تأثیر دمای مواد، لزگی یا رنگ نیست.
• کنترل خودکار: بار کار اپراتور را به طور قابل توجهی کاهش می دهد و به آنها اجازه می دهد تا بر جهت حرکت و عملکرد کلی سنگ شکن تمرکز کنند.
• بهبود کیفیت پیاده روی: یک سر مواد ثابت ضروری ترین مورد برای اطمینان از صافی، تراکم و یکسانی پیاده روی است.
• کاهش زباله مواد و استرس مکانیکی: از فرسایش بیش از حد بر روی تیغه های آجر و سیت ناشی از بار بیش از حد جلوگیری می کند و از توقف و خنک شدن سیت به دلیل کمبود مواد جلوگیری می کند.
• کنترل مستقل چپ/راست: سطوح مواد چپ و راست معمولا به صورت مستقل حس و کنترل می شوند.اجازه می دهد تا سیستم با موقعیت های نامتقارن مانند یک طرف از مواد خارج شود..

5ملاحظات مهم

• کالیبراسیون: سنسورها باید به درستی نصب و کالیبراسیون شوند تا دقت اندازه گیری تضمین شود.
• تداخلات محیطی: شرایط آب و هوایی شدید (به عنوان مثال، باران شدید، مه ضخیم) یا آشفتگی های شدید هوا (به عنوان مثال، باد شدید) می تواند به طور نظری باعث تداخلات جزئی با سیگنال های فوق صوت شود.اگرچه در عمل، تاثیر معمولا در طول عملیات استاندارد پیاده سازی حداقل است.
• تعمیر و نگهداری: برای اطمینان از عملکرد مناسب، سنجه های سنسور را تمیز و بدون زباله مانند گل یا آسفالت نگه دارید.

به طور خلاصه، سیستم سطح بندی مواد که توسط P/N 369-4794-00 برای سنگ شکن AP655F نشان داده شده است، یک سیستم کنترل خودکار خوراکی فوق صوتی بسیار یکپارچه و هوشمند است.این یک جزء اصلی از سنگ شکن های مدرن با عملکرد بالا است، تبدیل به "عملیتی مبتنی بر تجربه" سنتی به "کنترل دقیق خودکار".
